Observability Journey

@ddiiwoong

Who am I?

  • 김진웅
  • @ddiiwoong
  • Cloud Architect (Generalist), Speaker, Translator
  • https://ddii.dev

Monitoring

Google's Site Reliability Engineering (SRE) book

  • 시스템이 정상적으로 동작하는지?

  • 쿼리 카운트, 에러 카운트, 처리 시간, 서버의 활성 시간과 같은 시스템에 관련된 정량적 수치를 실시간으로 수집, 처리, 집계, 보여주는 모든 행위

    • Signal, Log, Telemetry, Trace 등을 수집하고 집계하는 행위
    • 임계점을 넘어가는 상태에 대한 알림 및 조치
      예) DB Connection Pool 초과시 알람 발생 및 통지 -> Conncetion Pool tunning

What is Observability?

Observability(관측가능성, 관찰가능성)

  • 왜 정상적으로 동작하지 않는지?

  • 도구(tools)들을 통해 시스템과 애플리케이션에서 발생하는 문제를 파악하는 것

  • 원격측정(Telemetry) Data

    • Logs: 타임스탬프 메세지로 나타내는 시스템 이벤트, 상태
    • Metrics : 키-밸류 태그를 가지는 집계/통계 데이터 (Gauge, Counter, Histogram 등)
    • Traces : 개별 Request가 전체 시스템에 전파(propagate)될 때 경로에 대한 기록

  • 관찰가능성은 예측 불가능한 모든 장애 가능성을 알 수 없다는 것을 전제로 함
    예) 데이터베이스에 관련된 인프라 홉과 같은 요청 경로를 추적하고 특정 사용자 및 요청에 대해 데이터베이스 쿼리가 실행된 수준까지 파악하는 것

관찰가능성 확보

관찰가능성 확보를 위해서는 세밀한(High Resolution) 데이터가 필요함

집계(Aggregation)보다 중요한건 수집된 데이터를 분석하는 능력

문제(장애) 발생시 필요한건 고해상도(high resolution) 메트릭(Metrics), 로그(Log), 트레이스(Trace) 데이터 수집과 탐색 도구

Metrics

메트릭(Metrics)

응용 프로그램 및 서비스의 성능과 품질을 측정하는 데 도움이 되는 정량 데이터

  • Database 및 API의 Latency
  • Request content length
  • open file descriptor 수
  • cache hit/miss 수

메트릭 수집 방식 (Push)

Push

  • 모니터링 주체가 서버에 정보를 보냄
  • 수집 서버 정보를 알아야함
  • 버퍼링 메커니즘(queue)
  • 구성관리도구(CMDB) 필요
  • 메트릭 정보가 변경될때 마다 일괄 배포
    예) TICK Stack, Nagios

메트릭 수집 방식 (Pull)

Pull

  • Exporters (like agent)
  • 수집 서버 정보 모름
  • 서버에서 필요한 메트릭을 수집
  • Service Discovery
  • Push 방식도 지원 (Pushgateway)

Prometheus

  • 그리스 신화 티탄족(Titan) 신
  • 선지자(先知者) - 먼저 생각하는 사람
  • 능력 : 예지 능력
  • 제우스의 불을 훔쳐 인간에게 전해줌
  • 인간이 신의 지식을 얻어 각성
  • “판도라의 상자”

Prometheus

Metric Collector + Metric Database

  • SoundCloud in 2012
    First Release of v1 in 2016
  • CNCF 2nd Graduated Project in 2018
    • Retrieval Worker (Pull/Scrape/Push)
    • TSDB
    • Simple Web Interface (React)
    • Service Discovery
    • Alerting (email, slack, pageduty, opsgenie)
    • Performance

Prometheus Component

center

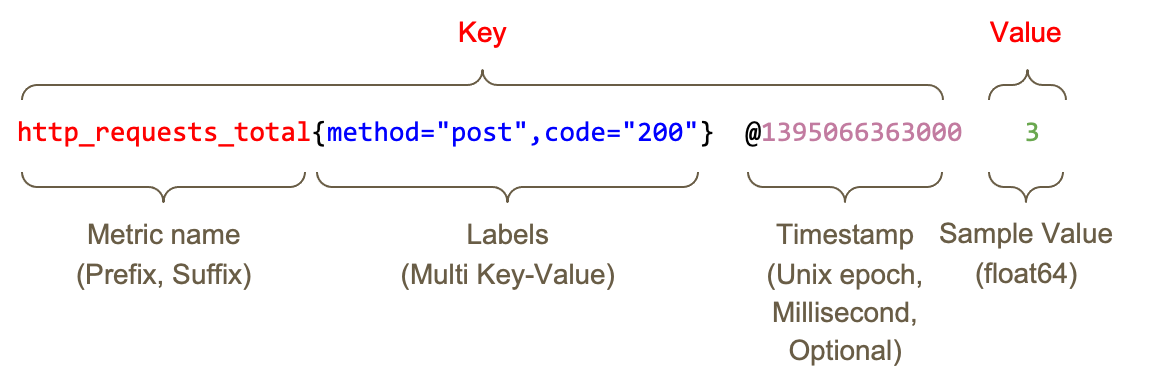

Prometheus Metrics

Lables : multi-dimensional data (Key-Value)

<metric name>{<label name>=<label value>, ...} <metric value>

center

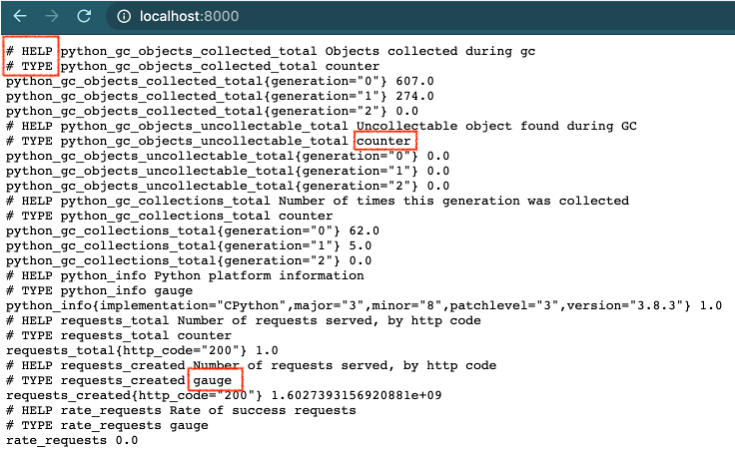

Prometheus Metrics (Metadata)

상대적으로 사람이 쉽게 이해할만한 표현 형식 (metadata, metric)

  • HELP : 메트릭 이름, 간단한 설명
  • TYPE : 메트릭 데이터 타입 (summary, gauge, counter, histogram, untyped)

center

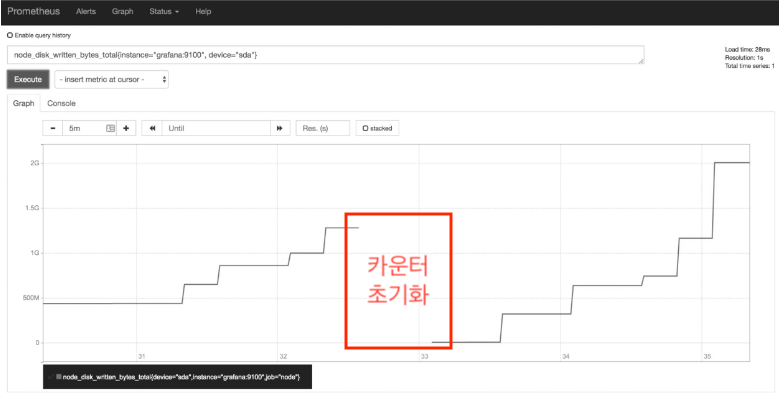

Prometheus Metrics (Counter)

카운터(Counter) : 누적 메트릭 타입

  • scrape이 실패하더라도 누적된 증가치는 손실되지 않고 다음 scrape을 통해 확인가능
  • rate(), irate()를 통한 추이 분석 활용
  • 인스턴스의 재시작 등을 통한 카운터 초기화 시 데이터 손실

center

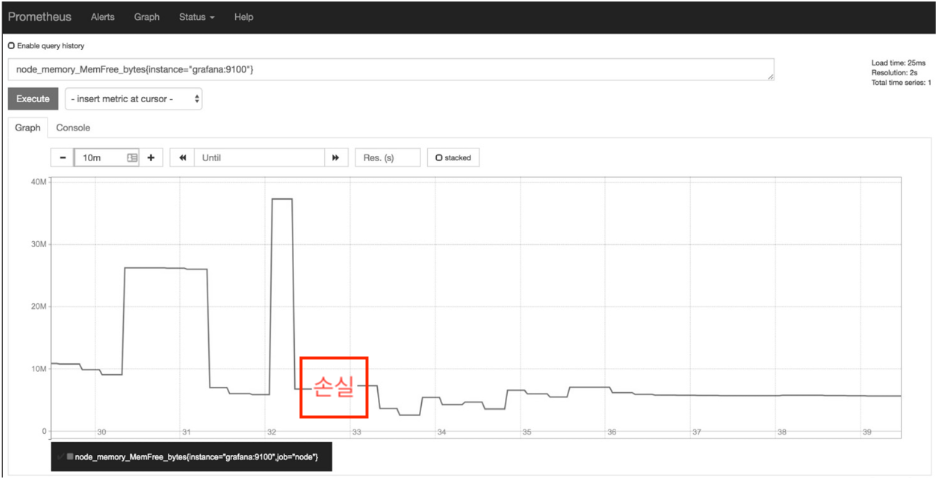

Prometheus Metrics (Gauge)

게이지(Gauge)

  • 측정값을 스냅샷(snapshot)하는 메트릭으로 실시간 메트릭(온도, 사용량)에 유용
  • scrape이 실패하면 다음 scrape에는 다른 값의 메트릭 수집, 손실 발생 가능

center

Prometheus Metrics (Histogram)

히스토그램(Histogram)

  • 버킷(bucket)별 분위수(quantile) 집계
  • 구간별 데이터 분포도 파악, 히트맵 생성
  • histogram_quantile() 활용
  • 기본적으로 Counter
  • TPS, 특정 기간 동안 API Call 수

Prometheus Metrics (Summary)

서머리(Summary)

  • 클라이언트에서 분위수(quantile) 계산 하므로 인스턴스에서 집계 불가
  • 히스토그램보다 정확하지만 계산 비용 발생
  • 특정 기간동안의 집계나, Request duration, response size 등을 모니터링
request_duration_summary{quantile="0.95",} 7.4632192
request_duration_summary_count 5.0
request_duration_summary_sum 27.338737899999998

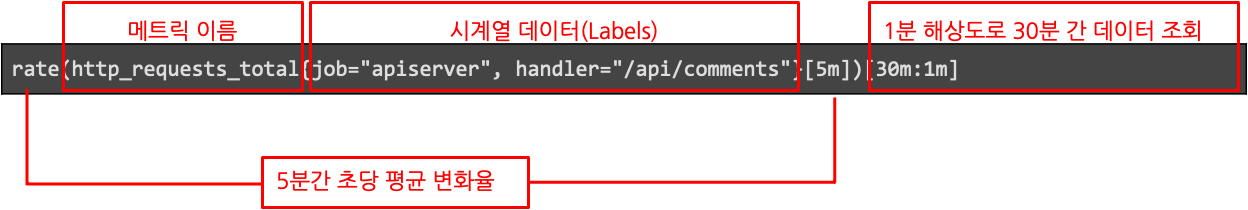

Prometheus PromQL

메트릭을 검색(retrive)하기 위한 고유한 쿼리 언어(Query Language)

center

Prometheus Jobs & Instances

  • Instance : single unit/process(ex:서버 단위, CPU 사용량)
  • Job : Collection of Instances

center

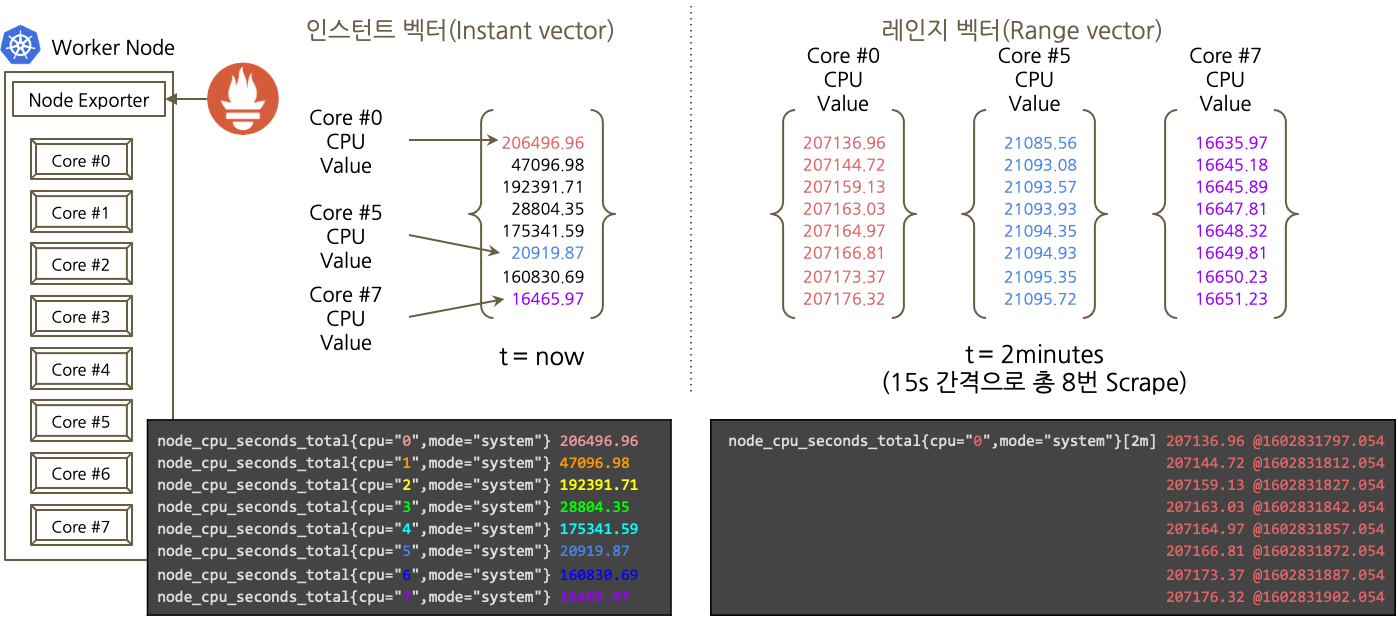

Expression Language Data Types

데이터를 표시하기 위한 네가지 타입

  • 인스턴트 벡터(Instant vector) : RE2 syntax, 연산자(operator), 레이블 매처(matcher)
    http_requests_total{environment=~"staging|testing|development",method!="GET"}
  • 레인지 벡터(Range vector) : 초(s), 분(m), 시간(h), 일(d), 주(w), 연(y) 단위로 사용
    http_requests_total{code="200"}[1m]
  • 스칼라(Scalar)
    차원없이 숫자(floating point value)로 구성된 값
  • 문자열(String)
    현재 미사용

Expression Language Data Types

center

Metric Collections

Scrape(스크랩)

  • Pulling time-series data

Metric Source

Metric Collections

Client Library

Example - Python

from prometheus_client import start_http_server, Summary
import random
import time

# Create a metric to track time spent and requests made.
REQUEST_TIME = Summary('request_processing_seconds', 'Time spent processing request')

Prometheus Exporter

Exporter

  • https://prometheus.io/docs/instrumenting/exporters/
  • 코드를 직접 수정할수 없는 패키징 소프트웨어 메트릭이 노출시킬때 사용
  • 네트워크, 스토리지, 데이터베이스 솔루션 또는 시스템 계측 시
  • Official Exporter
    • Consul, Memcached, MySQL, Node(System), HAProxy
    • AWS CloudWatch, Collectd, Graphite, InfluxDB, JMX, SNMP, StatsD
    • Blackbox
  • 3rd Party Exporter
    • Nginx, MongoDB, PostgreSQL, Redis, ElasticSearch, IPMI, Windows

Prometheus Pushgateway

Pushgateway

https://github.com/prometheus/pushgateway

  • 애플리케이션 또는 서비스에서 직접 메트릭을 Push하는 API제공
  • Push방식을 완벽하게 지원 X
  • 언제 끝날지 모르는 짧은 주기의 Batch Job등 특정 시점 scrape이 불가능한 환경
  • firewall/NAT 로 인해 네트워크가 분리된 경우 - PushProx 적용 검토

Prometheus Metric Target

  • Static Target
    • Application Library, Pushgateway
  • Service Discovery
    • File-based Discovery
    • Automated Discovery (DNS, Consul, Cloud Provider, Kubernetes...)

center

Prometheus Alertmanager

Prometheus

  • Alert Rules setting
  • Alert Trigger

Alertmanager

  • Notification Channel Integration
  • Send to Notification Channel
  • Alert De-Duplication
  • Alert Routing
  • Silence

Metrics Visualization

Grafana Dashboard - https://grafana.com/grafana/dashboards

Prometheus Constraints

  • 원시 로그 / 이벤트 수집 : Loki, Elastic Stack
  • 요청 추적(Request Tracing) : OpenTelemetry
  • 이상 감지(Anomaly Detection)
  • 장기 보관 및 고가용성 (Long-term Storage, HA)
  • 스케일링(horizontal scaling)
  • 사용자 인증 관리

Books

center

Traces

Distributed Trace (분산 추적)

  • 시스템의 프로세스에서 특정 부분의 지연(latency)을 알려주는 원격 측정(telemetry)방법

  • 요청(Requests)이 마이크로서비스 및 서버리스 아키텍처를 통해 전파될때 이동하는 경로를 기록

  • 마이크로서비스 환경같은 최신 아키텍처에서 수많은 구성 요소간의 종속성과 관계를 측정하고 지연 병목을 찾아내는 도구이기 때문에 Observability에서 매우 중요

What is OpenTelemetry?

OpenTelemetry https://opentelemetry.io/

Observability에 필요한 telemetry 데이터(Logs, Metrics, Traces)를 계측(instrumentation)하고 내보내기(export)하는 SDK, Specification 등의 도구(Tools)

  • Kubernetes 다음 가장 활발한 CNCF 프로젝트
  • Open Standard, 커뮤니티 주도 Sandbox 프로젝트 by CNCF
  • 라이브러리를 사용해서 고해상도(high-quality),벤더 중립적인(Agnostic) 방식으로 다양한 아키텍처의 애플리케이션 계측

Ecosystem

  • 지원 언어 - Go, JavaScript, Java, Python, Ruby, C++, Rust, PHP, etc...
  • 호환 : Jaeger, Fluentbit, Prometheus, Kubernetes
  • Contribute
    • AWS, Azure, GCP
    • Lightstep, Datadog, Dynatrace, honeycomb, NewRelic, Splunk, Stackdriver
    • Mailchimp, Shopify

Why OpenTelemetry?

Simple Microservices

center

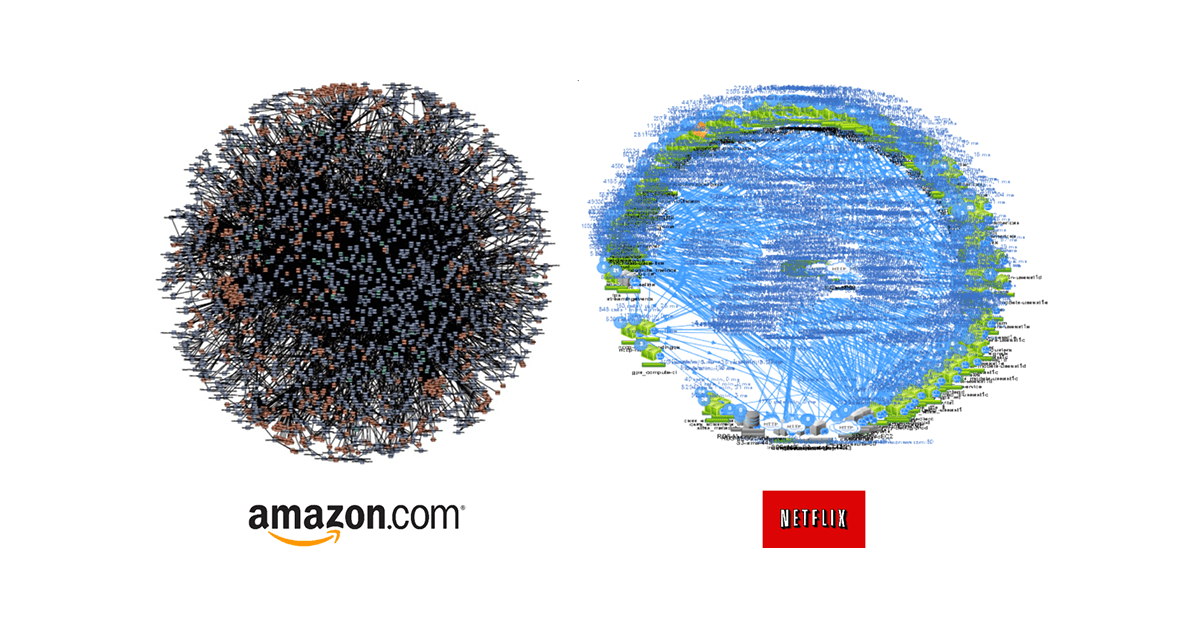

Why OpenTelemetry?

Real World is

center

Context Propagation

Core Concept : 서비스간 트레이스 전달 규약 (W3C, Zipkin B3)

center

Traces

  • Trace : 서비스 요청에 대한 애플리케이션 또는 서비스 구조 확인하고, 모든 서비스들 간 데이터 흐름을 시각화하여 아키텍처상의 병목 현상을 파악
  • Span : 다양한 정보를 캡슐화(encapsulate)

center

Spans

  • Name, Timestamp (start, finish)
  • Attributes : 자유롭게 추가가능한 키-밸류 (Customer ID, Version, Host ID 등)
  • Events : 타임스탬프 문자열(String) 형태의 tuple (name, timestamp, attributes)
  • Links : Span의 인과 관계
  • SpanContext : Span이 참조하는데 필요한 정보
    • TraceId : Worldwide 식별자 (16 bytes array identifier)
    • SpanId(ParendId) : Globally in a service (8 bytes array identifier)
    • TraceFlags : Optional, Sampling bit (1 byte(8 bit), but only 1 bit used)
    • Tracestate : Optional 키-밸류 (예, 벤더 식별 정보)

W3C Trace Context

Trace Context :https://w3c.github.io/trace-context/

  • 상관(Correlation) 정보 (요청에 대한 식별자 및 구성 요소 간의 parent-child 관계)에 대한 전달 방법에 대한 표준
    • traceparent : trace-id(TraceId), span-id(SpanId), sampling flag(TraceFlags)
    • tracestate

Baggage : https://w3c.github.io/baggage/

  • 메트릭, 추적 및 로그에 사용자가 원하는 컨텍스트와 정보를 추가하는 데 사용
    • baggage: userId=alice, baggage: serverNode=node01

Passing Context

center

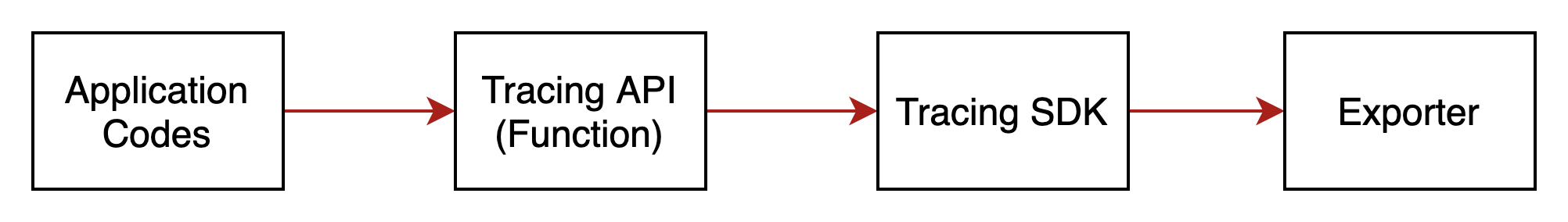

Client Architecture

Client Types

center

Client Data Pipeline

center

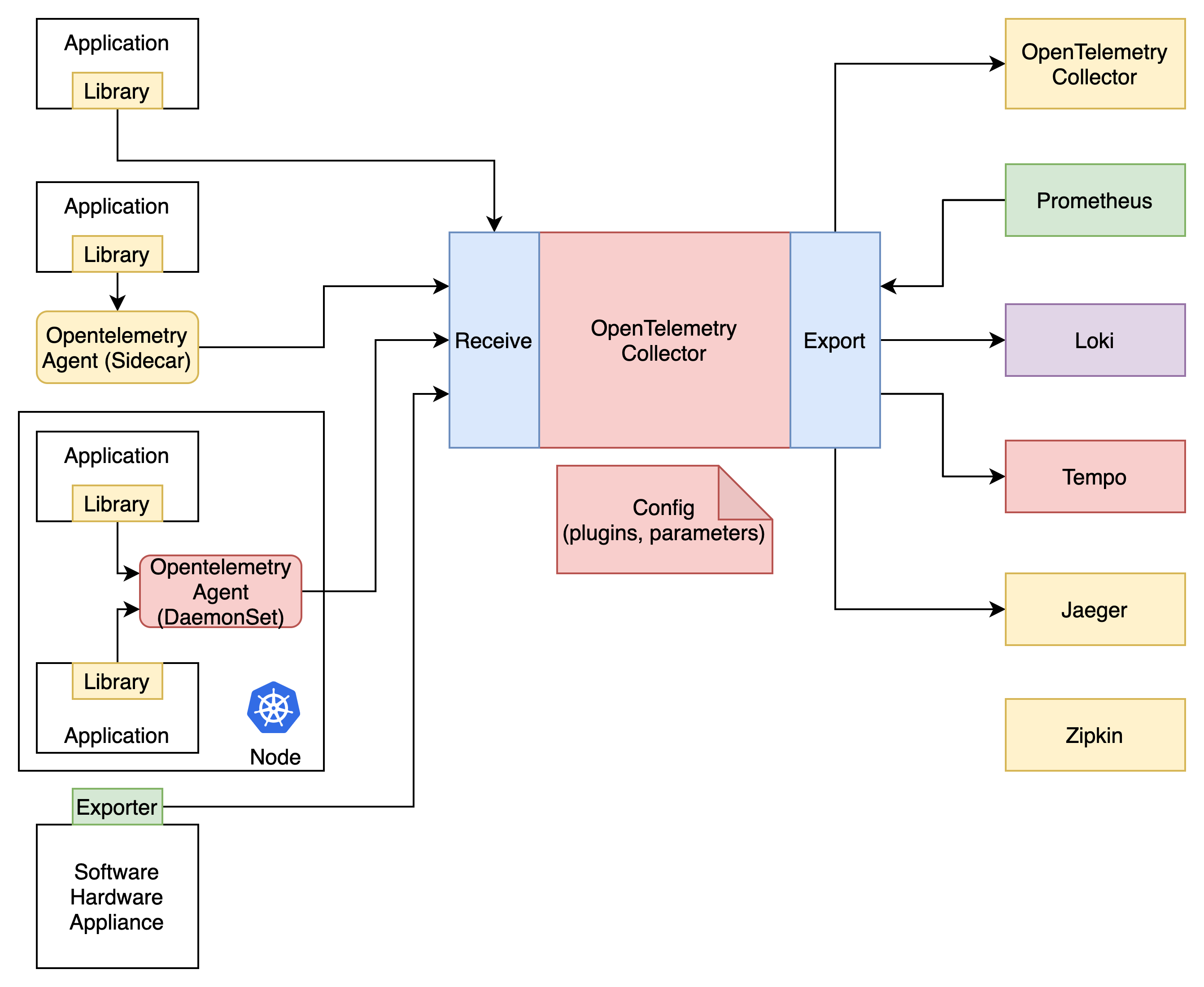

Collector Architecture

center

Collector Pipeline

center

Demo

Demo Applications

center

Demo - Nginx Configuration

http {
    upstream backend {
        zone name 10m;
        server hello-observability:8080;
    }
    server {
        listen 80 default_server;
        server_name _;
...
        location /stub_status {
            stub_status on;
        }
        location /api {
            api write=on;
        }
        location / {
            proxy_pass http://backend;
        }
...

Demo - Nginx stub_status

Nginx OSS - http://nginx/stub_status

Demo - Nginx Exporter

http://nginx-exporter:9113/metrics 에서 nginx metrics 확인

# HELP nginx_connections_accepted Accepted client connections
# TYPE nginx_connections_accepted counter
nginx_connections_accepted 20
# HELP nginx_connections_active Active client connections
# TYPE nginx_connections_active gauge
nginx_connections_active 1
# HELP nginx_connections_handled Handled client connections
# TYPE nginx_connections_handled counter
nginx_connections_handled 20
# HELP nginx_connections_reading Connections where NGINX is reading the request header
# TYPE nginx_connections_reading gauge
nginx_connections_reading 0
# HELP nginx_connections_waiting Idle client connections
# TYPE nginx_connections_waiting gauge
nginx_connections_waiting 0
# HELP nginx_connections_writing Connections where NGINX is writing the response back to the client
# TYPE nginx_connections_writing gauge
nginx_connections_writing 1


## Java Metrics

Exporter, Client Library 형태로 메트릭 수집

- https://github.com/prometheus/jmx_exporter
- https://github.com/prometheus/client_java

SLF4J 와 유사한 방법으로 Micrometer 를 사용

- https://micrometer.io/

## Java Dependencies (Maven)

pom.xml
```xml
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

<dependency>
    <groupId>io.micrometer</groupId>
    <artifactId>micrometer-registry-prometheus</artifactId>
    <scope>runtime</scope>
</dependency>

Java Dependencies (Gradle)

build.gradle

dependencies {
  ...
  implementation "org.springframework.boot:spring-boot-starter-actuator"
  implementation "io.micrometer:micrometer-registry-prometheus:latest.release"
  ...
}

Demo - Java Properties

application.properties

# Logging
logging.file.name=/tmp/hello-observability.log
logging.level.org.springframework=INFO
logging.level.org.springframework.web.filter.CommonsRequestLoggingFilter=DEBUG
logging.pattern.file=%d{yyyy-MM-dd HH:mm:ss} - %logger{36} - %msg traceID=%X{trace_id} %n

# JMX
management.endpoints.web.exposure.include=health,metrics,prometheus
management.metrics.tags.application=${spring.application.name}
management.health.probes.enabled=true
management.endpoint.health.show-details=always

Demo - Java Environment (Auto)

Environment in Dockerfile

FROM adoptopenjdk/openjdk11
CMD ["./mvnw", "clean", "package"]

ADD https://github.com/aws-observability/aws-otel-java-instrumentation/releases/latest/download/aws-opentelemetry-agent.jar \
    /opt/aws-opentelemetry-agent.jar
ENV JAVA_TOOL_OPTIONS=-javaagent:/opt/aws-opentelemetry-agent.jar

ARG JAR_FILE_PATH=target/*.jar
COPY ${JAR_FILE_PATH} app.jar
ENTRYPOINT ["java", "-jar", "app.jar"]

Demo - Java Environment (Manual)

public List<Flight> getFlights(String origin) {
    LOGGER.info("Getting flights for {}", origin);
    List<Flight> flights = this.flightClient.getFlights(origin);
    doSomeWorkNewSpan();
    return flights;
}

@WithSpan
private void doSomeWorkNewSpan() {
    LOGGER.info("Doing some work In New span");
    Span span = Span.current();
    span.setAttribute("attribute.a2", "some value");
    span.addEvent("app.processing2.start", atttributes("321"));
    span.addEvent("app.processing2.end", atttributes("321"));
}

private Attributes atttributes(String id) {
    return Attributes.of(AttributeKey.stringKey("app.id"), id);
}

JVM Metrics

http://hello-observability:8080/actuator/prometheus 에서 JVM metrics 확인

...
# HELP jvm_memory_usage_after_gc_percent The percentage of long-lived heap pool used after the last GC event, in the range [0..1]
# TYPE jvm_memory_usage_after_gc_percent gauge
jvm_memory_usage_after_gc_percent{application="hello-observability",area="heap",pool="long-lived",} 0.01688990317100336
# HELP jvm_gc_max_data_size_bytes Max size of long-lived heap memory pool
# TYPE jvm_gc_max_data_size_bytes gauge
jvm_gc_max_data_size_bytes{application="hello-observability",} 2.283798528E9
# HELP executor_pool_max_threads The maximum allowed number of threads in the pool
# TYPE executor_pool_max_threads gauge
executor_pool_max_threads{application="hello-observability",name="applicationTaskExecutor",} 2.147483647E9
# HELP jvm_memory_used_bytes The amount of used memory
# TYPE jvm_memory_used_bytes gauge
jvm_memory_used_bytes{application="hello-observability",area="nonheap",id="Metaspace",} 1.1375316E8
jvm_memory_used_bytes{application="hello-observability",area="heap",id="G1 Old Gen",} 3.8573136E7
jvm_memory_used_bytes{application="hello-observability",area="nonheap",id="CodeHeap 'non-nmethods'",} 1463552.0
jvm_memory_used_bytes{application="hello-observability",area="heap",id="G1 Eden Space",} 6.7108864E7
jvm_memory_used_bytes{application="hello-observability",area="nonheap",id="CodeHeap 'profiled nmethods'",} 3.8239488E7
jvm_memory_used_bytes{application="hello-observability",area="heap",id="G1 Survivor Space",} 1.048576E7
jvm_memory_used_bytes{application="hello-observability",area="nonheap",id="CodeHeap 'non-profiled nmethods'",} 1.2258176E7
jvm_memory_used_bytes{application="hello-observability",area="nonheap",id="Compressed Class Space",} 1.3920448E7
...

Prometheus Target Discovery

Scrape Static Targets

  - job_name: nginx
    static_configs:
    - targets: ['nginx-exporter:9113']

  - job_name: actuator
    metrics_path: /actuator/prometheus
    static_configs:
    - targets: ['hello-observability:8080']

Visualization

Grafana Dashboard

NGINX - https://grafana.com/grafana/dashboards/12708-nginx/

JVM - https://grafana.com/grafana/dashboards/4701-jvm-micrometer/

Tracing

Tempo Tracing

References

Summary

트러블슈팅 워크플로우

출처 : AWS Observability Workshop

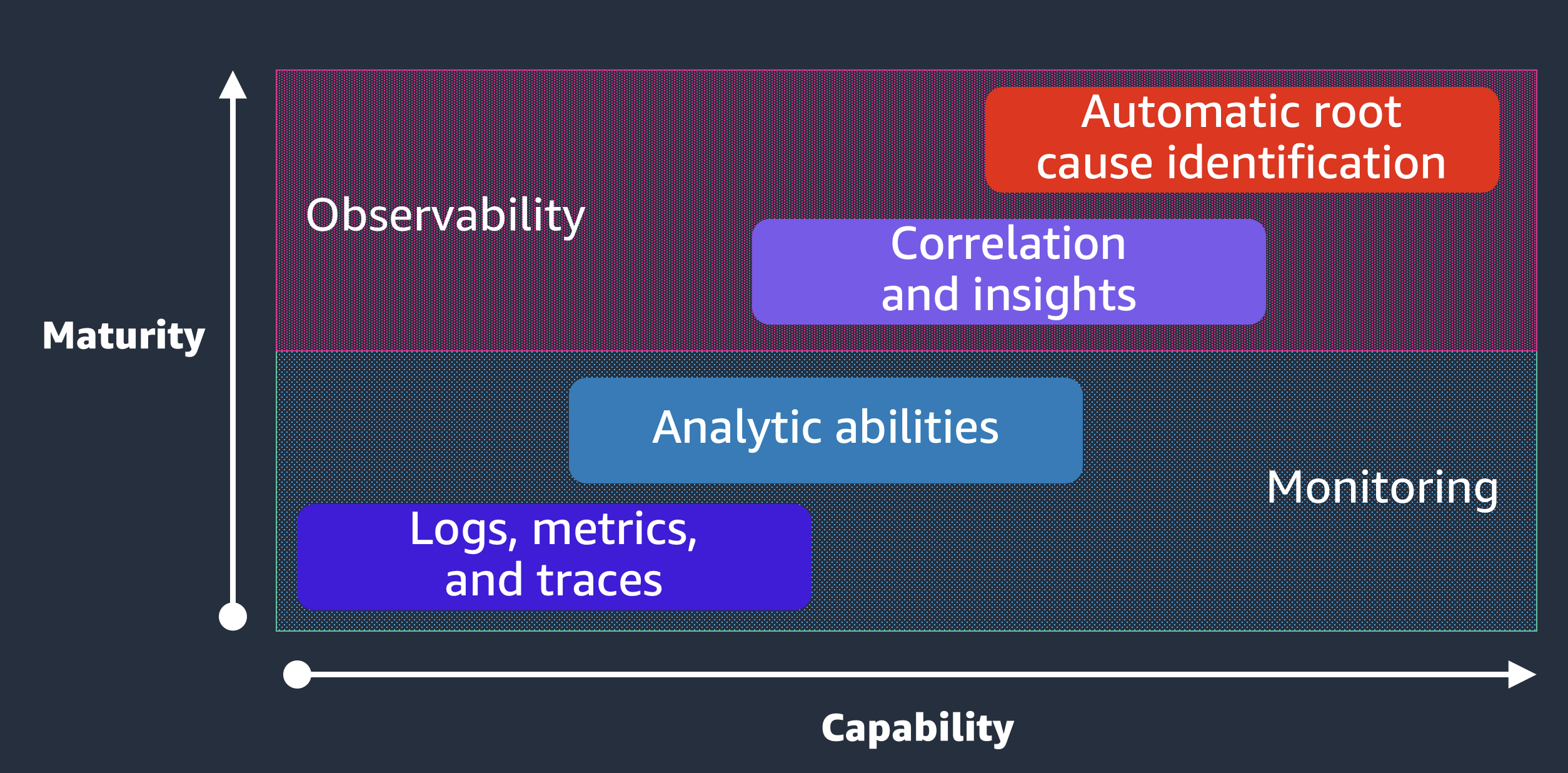

관찰가능성 성숙도

center

출처 : AWS Observability Workshop

Good Observability (Technical)

Good data can help with the cultural shift to new systems

  • Improved debugging and troubleshooting
  • Reducing MTTD and MTTR
  • Designs validated with data
  • Reduced defects; more issues caught proactively
  • Improved feature velocity
출처 : AWS Observability Workshop

Good Observability (Cultural)

Good data can help with the cultural shift to new systems

  • Builds transparency across teams
  • Shared understanding of complex components
  • Decisions not (entirely) driven or explained by gut feelings or guessing
  • Freedom to experiment
  • Blameless culture
  • Context not control
출처 : AWS Observability Workshop

Thank You

쉽게 설명하면 마이크로서비스에서 각각의 서비스를 span이라고 가정하면, span간 연결되는 점선을 trace의 context를 나타냅니다. 각 context에는 프로세스 내부의 function 또는 RPC를 통해 전달되는 여러가지 정보들이 담겨있습니다. span context 이외에도 뒤에서 설명할 trace와 span의 parent 식별자(id)와 prometheus와 유사하게 custom label로 process 및 request 관련 정보들을 담을수 있습니다.

Nginx Plus -http://nginx/api

## Demo - Nginx Plus Exporter http://nginx-exporter:9113/metrics 에서 nginx plus metrics 확인 ```properties # HELP nginxplus_connections_accepted Accepted client connections # TYPE nginxplus_connections_accepted counter nginxplus_connections_accepted 88 # HELP nginxplus_connections_active Active client connections # TYPE nginxplus_connections_active gauge nginxplus_connections_active 1 # HELP nginxplus_http_requests_current Current http requests # TYPE nginxplus_http_requests_current gauge nginxplus_http_requests_current 1 # HELP nginxplus_http_requests_total Total http requests # TYPE nginxplus_http_requests_total counter nginxplus_http_requests_total 539

NGNIX Plus - https://grafana.com/grafana/dashboards/12930-nginx/
